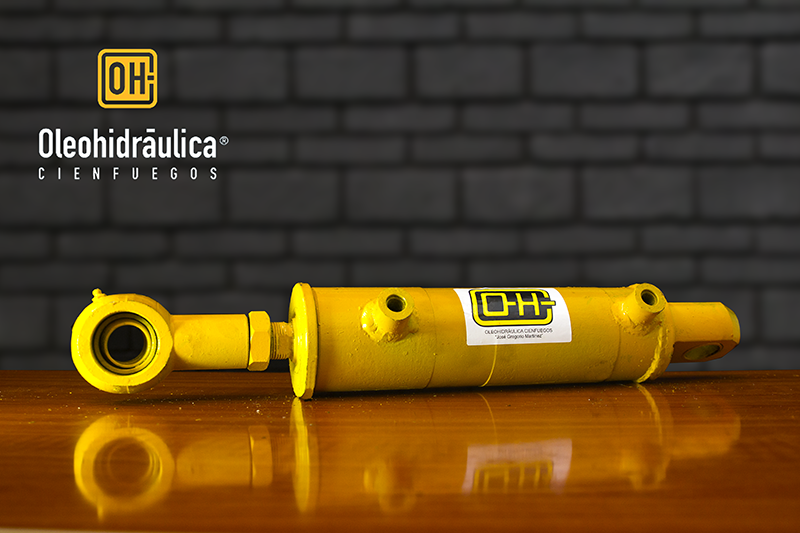

Cilindros Hidráulicos
Características
- Aceite: hidráulico mineral.
- Simple y doble efecto.
- Presión de utilización máxima: 200-300 bar.
- Velocidad de utilización máxima: 0,5 m/s.
- Temperatura de utilización máxima: -30° a 90°.
Materiales
- Vástago: acero F-1140 cromado, recubrimiento mínimo de la capa de cromo 20 micras, rugosidad Ra0.2, dureza mínima del recubrimiento 900HV resistente a la corrosión.
- Camisa: acero ST-52-3, DIN 2393, tolerancia sobre el diámetro interior ISO H9, rugosidad RA<0.8micras.
- Cabeza: acero F-1140 nitrurado.
- Pistón: acero F-1140.
Estanquiedad
- Cabeza
- Dinámico: Collarín compacto de poliuretano, doble labio. Rascador metálico en NBR.
- Estático: junta tórica NBR 90 shore.
- Pistón
- Dinámico: Junta compacta de doble efecto en poliuretano, más junta tórica con nitrilo como elemento activador.
- Estático: Guía de estanca de freno en poliamida.

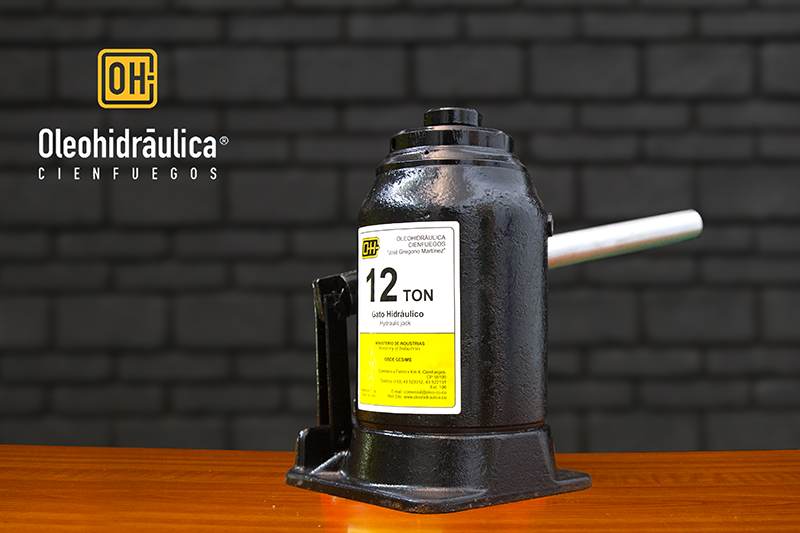

Gatos Hidráulicos
Especificaciones Generales
Los gatos hidráulicos son utilizados para levantar equipos pesados y se fabrican en acero de primera calidad. Están concebidos sobre la base de un diseño ergonómico con dimensiones reducidas para mayor comodidad de manipulación. El sistema de hermetización utilizado es según las exigencias del cliente. Otras dimensiones pueden ser consideradas.
Características fundamentales*
| Tipos de Gato | 2t | 5t | 12t |
| Código | GH28-02-35/30-120 | GH28-05-36/35-140 | GH28-12-63/50-145 |
| Altura cerrado(mm) | 190 | 215 | 228 |
| Altura máxima(mm) | 370 | 455 | 453 |
| Recorrido(mm) | 120 | 140 | 145 |
| Recorrido del husillo(mm) | 60 | 100 | 80 |
*Nota: La empresa se reserva el derecho a introducir modificaciones sin previo aviso.

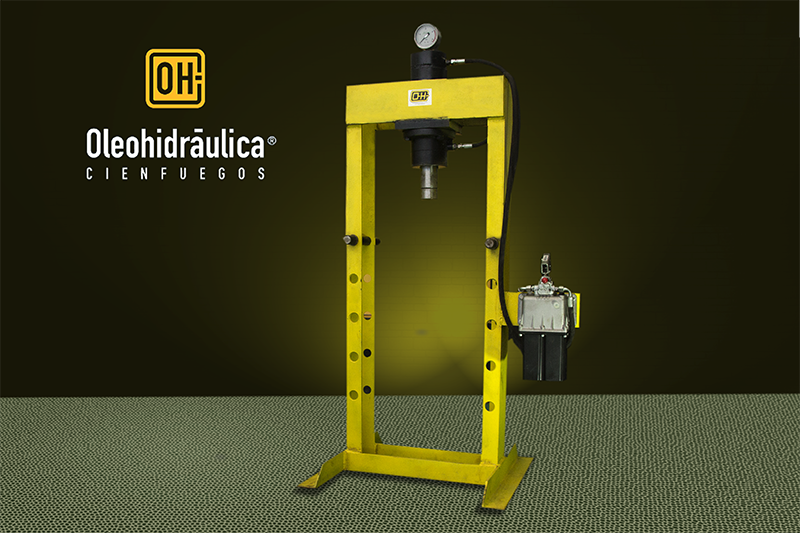

Prensas
Especificaciones Generales
Las prensas hidráulicas son ideales para prensar y apretar en el ámbito de la automoción y en los talleres, así como en cadenas de montaje y en el ámbito agrícola.
Características Técnicas Generales*
| Capacidad máxima en punta (T) | 50 |
| Presión hidráulica (bar) | 120 |
| Carrera máxima del cilindro (mm) | 285 |
| Peso máximo pieza en mesa (kg) | 170 |
| Altura máxima pieza en mesa(mm) | 500 |
*Nota: La empresa se reserva el derecho a introducir modificaciones sin previo aviso.

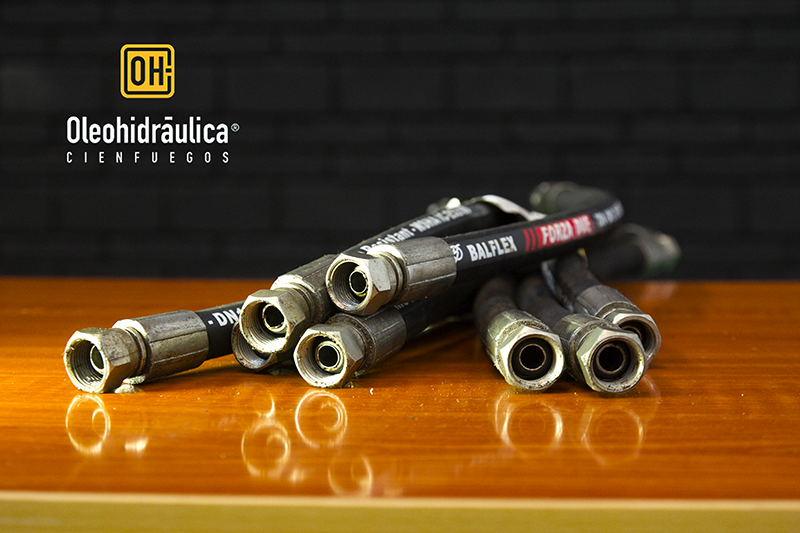

Mangueras Hidráulicas
Especificaciones Generales
Las Mangueras Hidráulicas de Media y Alta presión son utilizadas en equipos agrícolas, de la construcción, el transporte, la industria y para piezas de repuesto; para la conducción del aceite hidráulico a través del circuito.
Características Técnicas Fundamentales*
Media Presión
| Código(Dash) | -6 | -8 | -10 | -12 | -16 |
| Diámetro interior(pulgadas) | 3/8 | 1/2 | 5/8 | 3/4 | 1 |
| Diámetro interior(mm) | 9.5 | 12.7 | 15.9 | 19 | 25.4 |
| Tubo Flexible | SAE 100 R1 AT | SAE 100 R1 AT | SAE 100 R1 AT | SAE 100 R1 AT | SAE 100 R1 AT |
| Presión de trabajo(MPa) | 15.5 | 13.8 | 10.3 | 8.6 | 6.9 |
| Presión de rotura(MPa) | 62 | 55.2 | 41.4 | 34.5 | 27.6 |
| Tubo Flexible | DIN 20022-1SN | DIN 20022-1SN | DIN 20022-1SN | DIN 20022-1SN | DIN 20022-1SN |
| Presión de trabajo(MPa) | 18 | 16 | 13 | 10.5 | 8.8 |
| Presión de rotura(MPa) | 92.5 | 64 | 52 | 42 | 35 |
| Temperatura de trabajo(C°) | -40 a +100 | -40 a +100 | -40 a +100 | -40 a +100 | -40 a +100 |
Alta Presión
| Código(Dash) | -6 | -8 | -10 | -12 | -16 |
| Diámetro interior(pulgadas) | 3/8 | 1/2 | 5/8 | 3/4 | 1 |
| Diámetro interior(mm) | 9.5 | 12.7 | 15.9 | 19 | 25.4 |
| Tubo Flexible | SAE 100 R2 AT | SAE 100 R2 AT | SAE 100 R2 AT | SAE 100 R2 AT | SAE 100 R2 AT |
| Presión de trabajo(MPa) | 27.6 | 24.1 | 19 | 15.5 | 13.8 |
| Presión de rotura(MPa) | 110.3 | 96.5 | 75.8 | 62 | 55.2 |
| Tubo Flexible | DIN 20022-2SN | DIN 20022-2SN | DIN 20022-2SN | DIN 20022-2SN | DIN 20022-2SN |
| Presión de trabajo(MPa) | 33 | 27.5 | 25 | 21.5 | 16.5 |
| Presión de rotura(MPa) | 132 | 110 | 100 | 85 | 65 |
| Temperatura de trabajo(C°) | -40 a +100 | -40 a +100 | -40 a +100 | -40 a +100 | -40 a +100 |
Otras características(calidad del tubo flexible, extremos rectos o acodados por tuerca o espiga, rosca de las tuercas o de las espigas, asiento de sellaje, etc.) pueden ser considerados.
*Nota: La empresa se reserva el derecho a introducir modificaciones sin previo aviso.

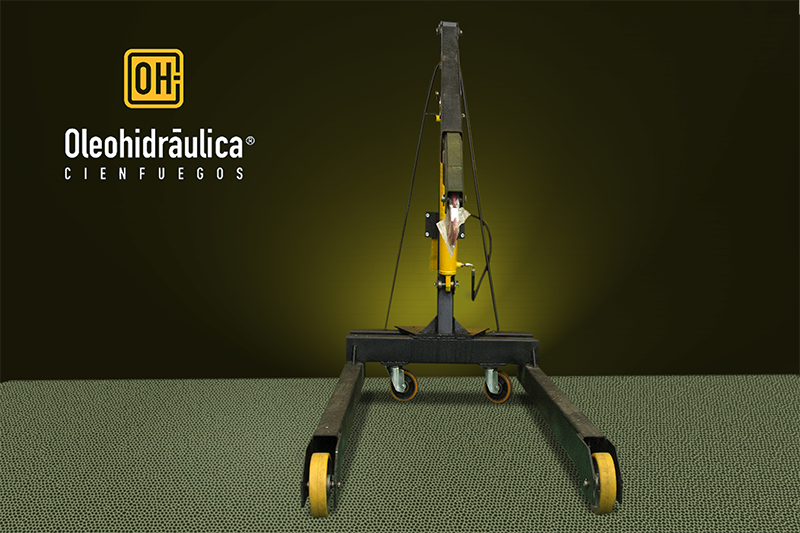

Grúa de Taller Mecánico
Especificaciones Generales
Cuenta con una construcción sólida y estable siendo ideal para la elevación de los motores de los vehículos o para el levantamiento de cargas pesadas en el taller. Está construida con acero de alta calidad.
Características Técnicas Fundamentales*
| Capacidad máxima de carga(T) | 2 |
| Altura máxima de elevación(mm) | 2630 |
| Plegable | No |
| Longitud máxima del brazo(mm) | 1630 |
*Nota: La empresa se reserva el derecho a introducir modificaciones sin previo aviso.
Defectación Técnica
Se realiza a equipos o productos a partir del desarme previo. Se analiza y evalúa las afectaciones que tiene para confeccionar diseños de fabricación de piezas que sustituirán las dañadas. Posteriormente se corresponde comprobar el reemplazo en el Banco de prueba, si es positiva, se libera y se emite el Certificado de Calidad correspondiente.
